tynk akustyczny DIATHONITE ACOUSTIX

DIASENDIATHONITE ACOUSTIX - ekologiczny tynk akustyczny na bazie korka do pochłaniania dźwięku i uzyskania dobrej izolacyjności akustycznej

Tynk DIATHONITE ACOUSTIX - informacje podstawowe

Badania przydatności produktu

Firma Diasen podjęła pierwsze badania dotyczacetynku w oparciu o korek już 1985 roku.Celem naszego badania było uzyskanie jedego produktuw którym połączono by funkcje izolacji termicznej, osuszania, dźwiękochłonności i trwałość w jednym czasieDla wygody w zimnych pomieszczeniach, pomieszczeniach gorących i z dużą zawartościa soli.Ważne było też aby ten produkt miał proste zasady nanoszenia go-aplikacji na różne powierzchnie.

Trwałość Diathonite

Wszystkie materiały, które tworzą Diathonite mają stuletnią długowieczność: odkrycia archeologiczne wykazały, dużą trwałość pozostałości rzymskich domów /około 2000 lat / a były one izolowane przez korek. Proszki i gliny wchodzace w skład naszego produktugromadzone są od tysięcy lat na naszej planecie.

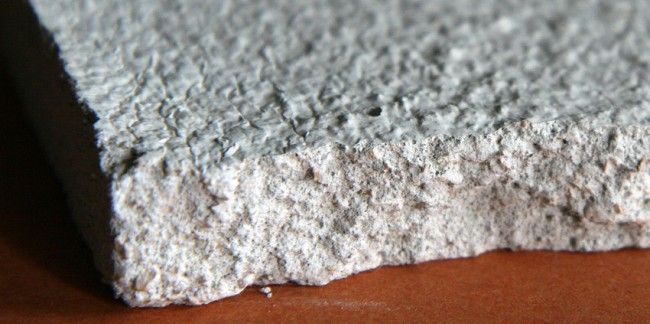

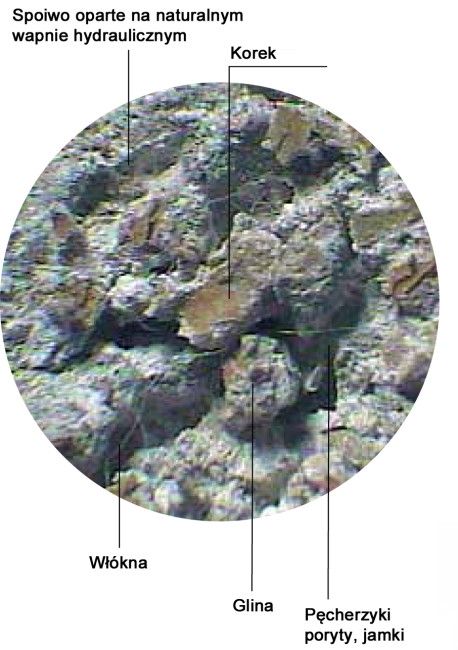

wycinek tynku Diathonite

Analiza fizyko-techniczna komponentów

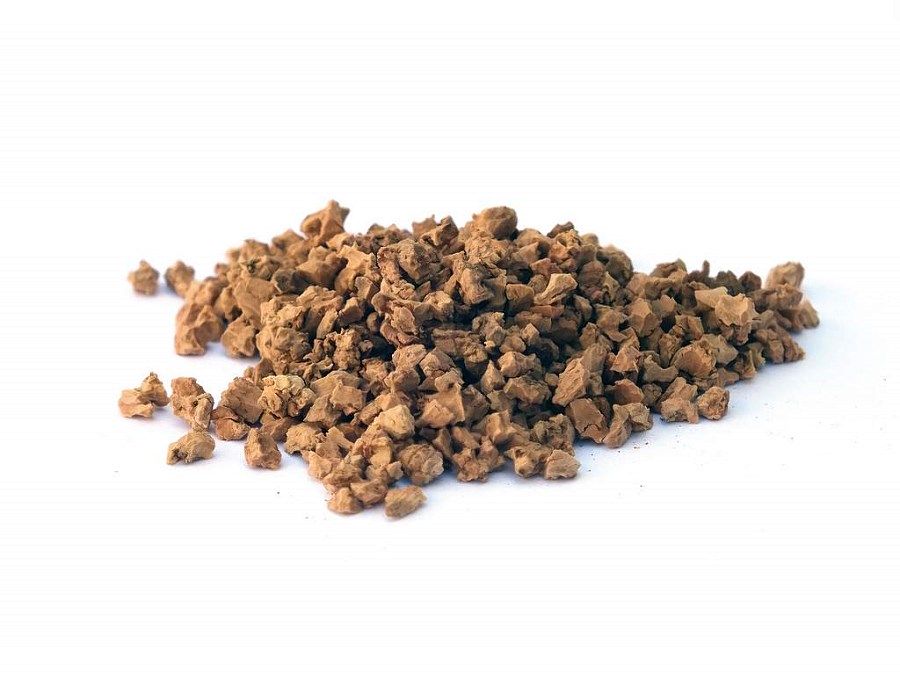

Korek
wybór użycia korek był spowodowany jego wybitnymi zdolnościami które otworzyły nowe technologie w budownictwie.Korek jest materiałem nietoksycznym, biologicznie czystym, niezmieniającym postaci, wodoodpornym, oddychającym, posiadajacym trwałe zdolności izolacyjne,Jest obojętny elektrycznie, nie jest odkształcalny, ma dobrą wytrzymałość mechaniczną, ma niski wskaźnik spalania ima doskonałą zdolność pochłaniania dźwięków.

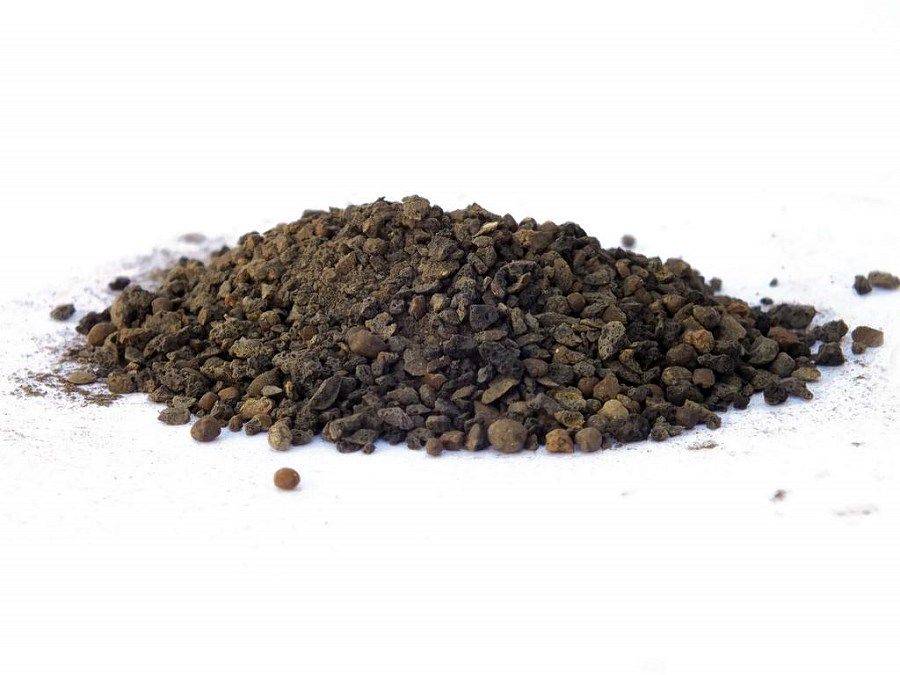

Gliny
posiadają odczyn obojętny w naturalnej postaci są porowate i lekkie.Mają dobrą bezwładność termiczną i są odporne na ściskanie, posiadają wysokie zdolności do oddychający i są odporne na wilgoć.

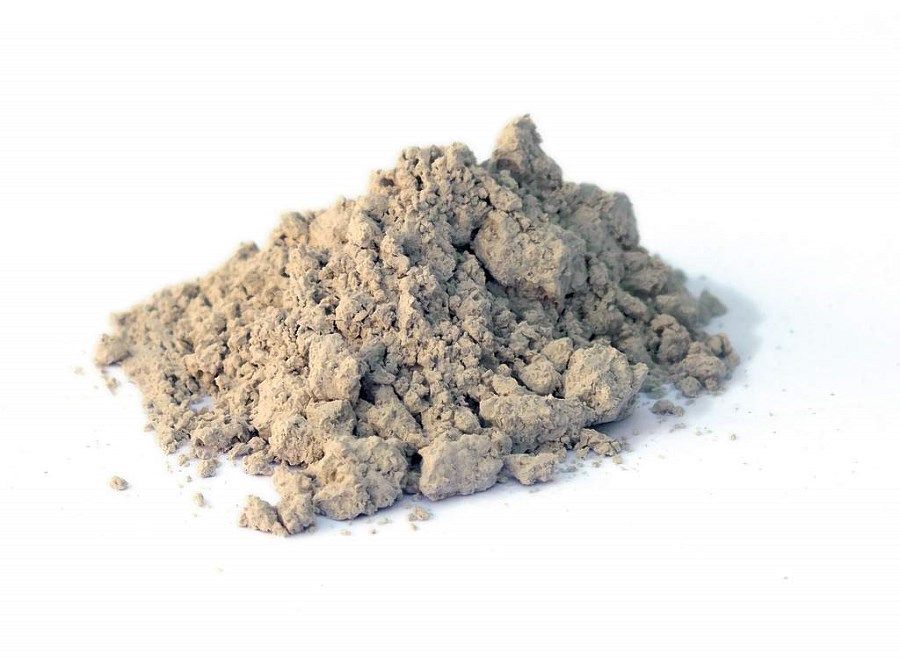

Naturalne wapno hydrauliczne
jest naturalnym spoiwem hydraulicznym,posiadającym zdolność oddychania,ma też doskonałe właściwości jako izolacja termiczna i szczególnie dobra odporność na duże skoki temperatury, ma doskonałą przyczepność do podłoża.

Diatomeica proszek
jest materiałem naturalnym utworzona dzięki nagromadzeniu materiałów organicznych (kości mątwy, rośliny itp.). w czasach prehistorycznych, głównie w głębi oceanów, które po wycofaniu się ujawniły złoża znajdujących się w różnych częściach ziemi. Wysoki stopień porowatości (85%) objętości powoduje, że proszek diatomeica może wchłaniać płyny do jeden i pół razy jego całej masy

Dodatki ekologiczne
otrzymane z roślin, mają na celu lepsze łączenie komponentów a tym samym łatwiejsze w stosowaniu.Powodują lepszą mikro-wentylację, Dodatki te utrzymują wysoką przepuszczalność pary wodnej oraz zwiększoną odporność cieplną.

Włókna
włókna z łatwością można z łatwością rozproszyć w podłożu tworząc jednorodny materiał zdolnego do przeciwdziałania kurczliwości tworzyw sztucznych, a tym samym zwiększenia jego odporności oraz zwalczanie powstawaniu mikropęknięć, uszkodzeń mechanicznych.Włókna doskonale stabilizują materiał w czasie i nie pozostawiają pozostałości toksycznych.

korek
gliny
naturalne wapno hydrauliczne

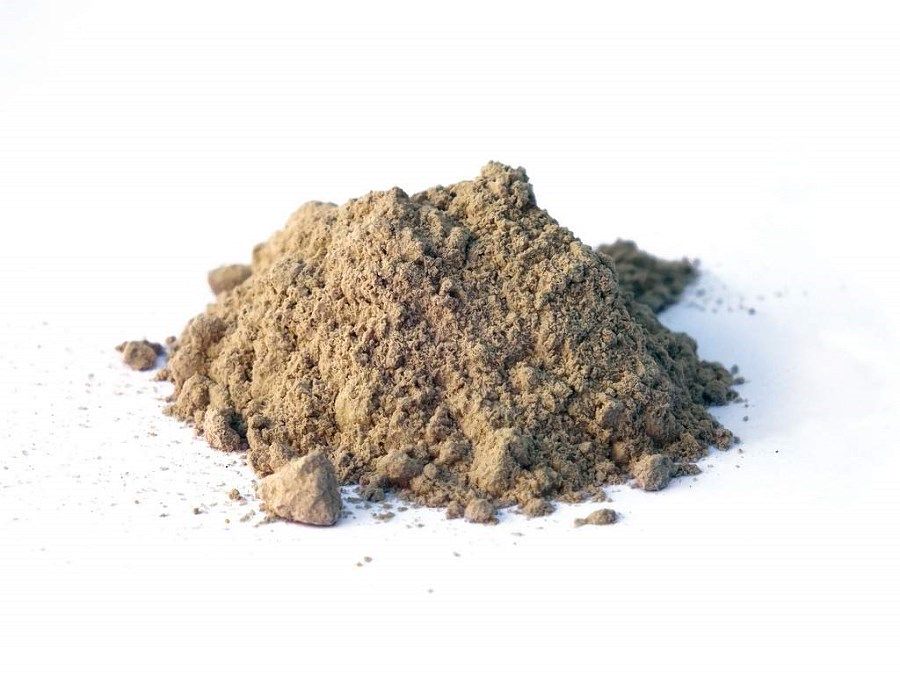

proszki diathomeic

Dane techniczne tynku Diathonite

Wymagania dotyczące zapraw do murów

alfa 70%Pochłanialność akustyczna
Pochłania 70% fali dźwiękowej

mi4Oddychalność, przepuszczalność powietrza
Lepsze samopoczucie we wnętrzu

euroclasse A1Odporność na ogień
Nie pali się i nie wydziela dymu

nrc 0.60Redukcja szumów współczynnik
Certyfikowany oparta o normę ASTM C423

lambda-0-083Przewodność cieplna
przyczynia się do oszczędności energii

3N / mm3Wytrzymałość mechaniczna
Wysoka wytrzymałość, trwałość i stabilność w czasie

certifcaty-ochrony-srodowiskaTynk Diathonite Acoustix jest produktem przyjaznym dla środowiska, może dobrze komponować się, łączyć  z innymi materiałami nieszkodliwymi dla środowiska. Jest bezpieczny dla ludzi, zarówno w trakcie przygotowania mieszanki do użycia  jak i po aplikacji kiedy osiągnie pełną dojrzałość. Z tego powodu, wykorzystanie go umożliwia zaciągnięcie kredytów z funduszy na ochronę środowiska.
Posiada certyfikaty Green Building Council./Zielone Budownictwo/.

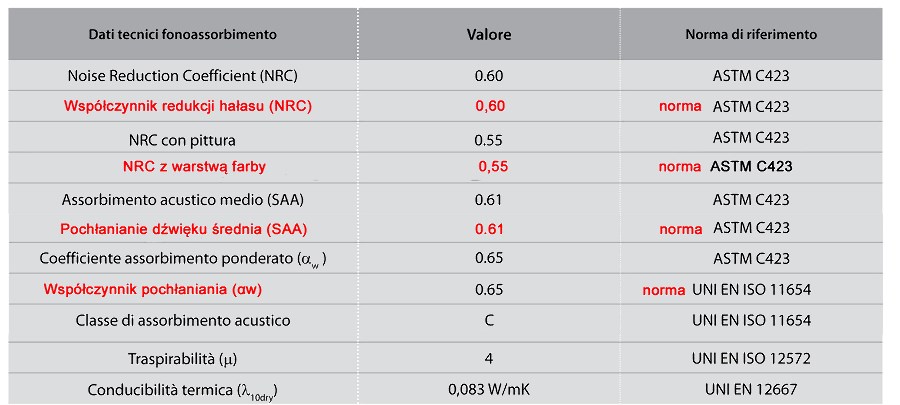

pochłanianie dźwięku

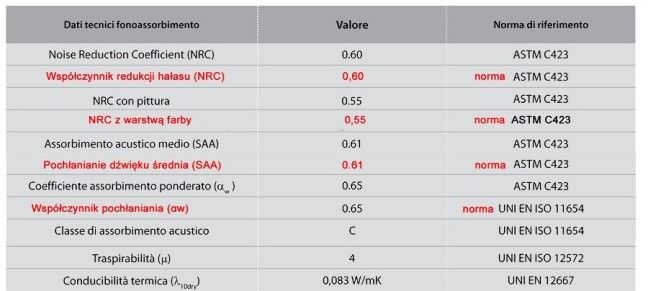

pochlanianie-dzwieku-02
certyfikaty

Nakładanie tynku akustycznego

nakładanie na ścianęnakładanie na sufit

Aplikacja do nakładania tynku

Dzięki stosowaniu tynkowania mechanicznego, tynk-Diathonite Acoustix można zastosować na ścianach i sufitach o dowolnym kształcie. Aplikacja nie wymaga wykwalifikowanych pracowników, nie są niezbędne dodatkowe dyble czy specjalne systemów mocowań. Wynik końcowy tynkowania daje powierzchnię elegancką, równą, solidną i wolną od nierówności i wystających elementów powierzchni.

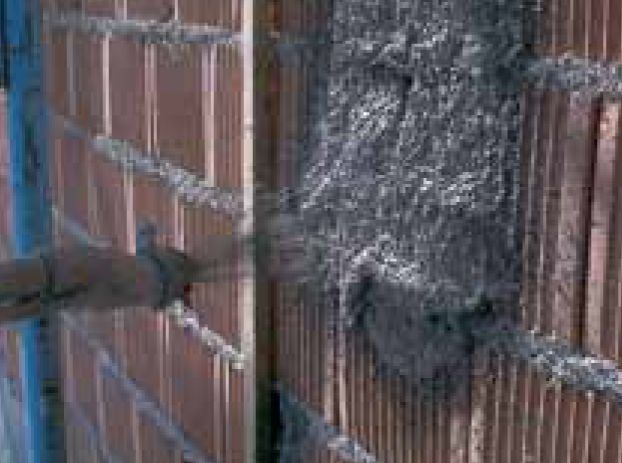

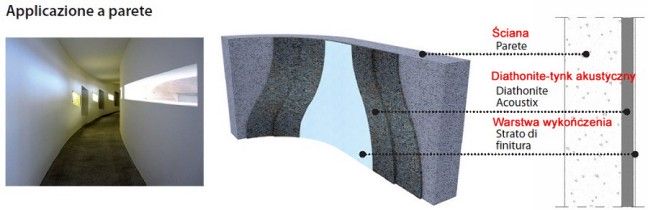

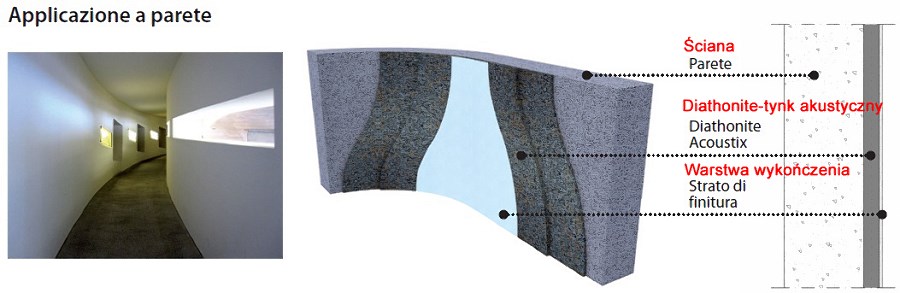

nakładanie na ścianę

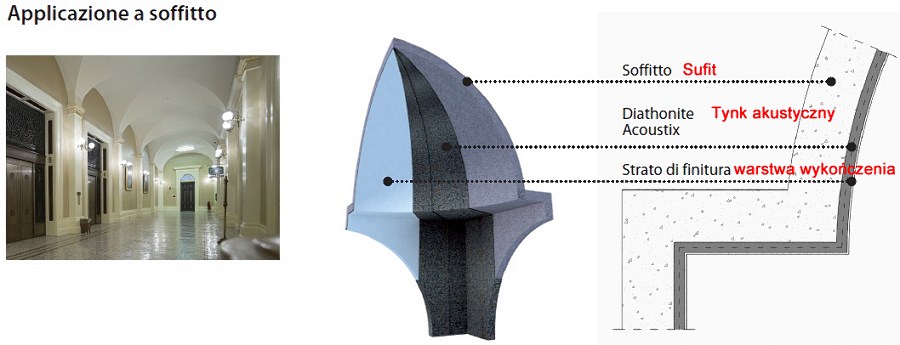

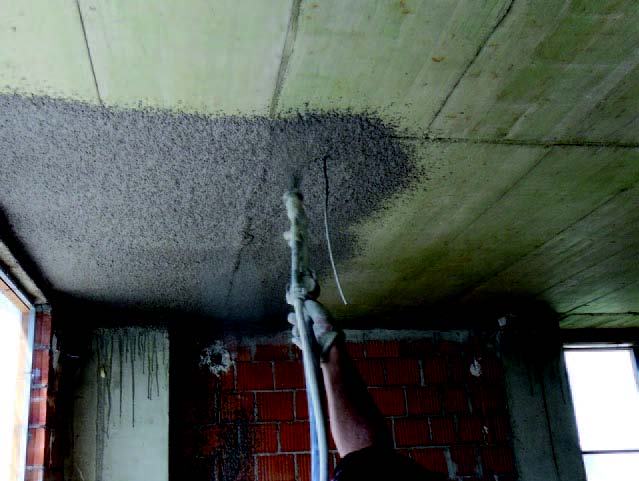

nakładanie na sufit

Idealne rozwiązanie dla szerokiego zakresu zastosowań

Działalność komercyjna

  • Restauracje
  • Sklepy
  • Centra handlowe
  • Kina
  • Studia muzyczne


Biura

  • Przestrzenie otwarte
  • Sale konferencyjne
  • Call center


Kultura i edukacja

  • Muzea i galerie
  • Szkoły
  • Sale szkolne
  • Aule, Audytoria
  • Teatry
  • Biblioteki


Zdrowie i Uroda

  • SPA
  • Siłownie
  • Baseny
  • Szpitale i kliniki
  • Kluby fitness


Religia, Wyznania

  • Kościoły
  • Klasztory
  • Oratoria



Cechy i zalety

Szybki i prosty sposób nakładania, aplikacji tynku
Maszyny do tynkowania lub ręcznie, bezpośrednio na ścianę lub sufit. Bez  dodatkowych uchwytów, zapięć, klinów - nie potrzeba też wykwalifikowanej brygady tynkarskiej.

Aplikacja
możliwość nałożenia tynku na każdej geometrii ściany, idealne rozwiązanie dla obszarów o dowolnym kształcie: okrągłych, zakrzywionych, o złożonej geometrii.

Odporność na ogień
Klasa A1. Nie pali się, nie emituje dymu.

Trwałość
Naturalne materiały w 100 % stabilne, trwałe rozwiązania na długi okres czasu.

Produkt ekologiczny
Tynk składa się w 100 % z naturalnych materiałów. Umożliwia to zaciąganie kredytów z banków i instytucji chroniących środowisko.

Oszczędność energii
Dzięki dużej pojemności cieplnej przyczynia się do oszczędności energii.

Oszczędność w kosztach użycia tego tynku
Mniej kosztowna procedura aplikacyjna w porównaniu do tradycyjnych metod.

Mała grubość
Rozwiązanie dla małej grubości daje oszczędność miejsca i zwiększa kubaturę pomieszczeń.

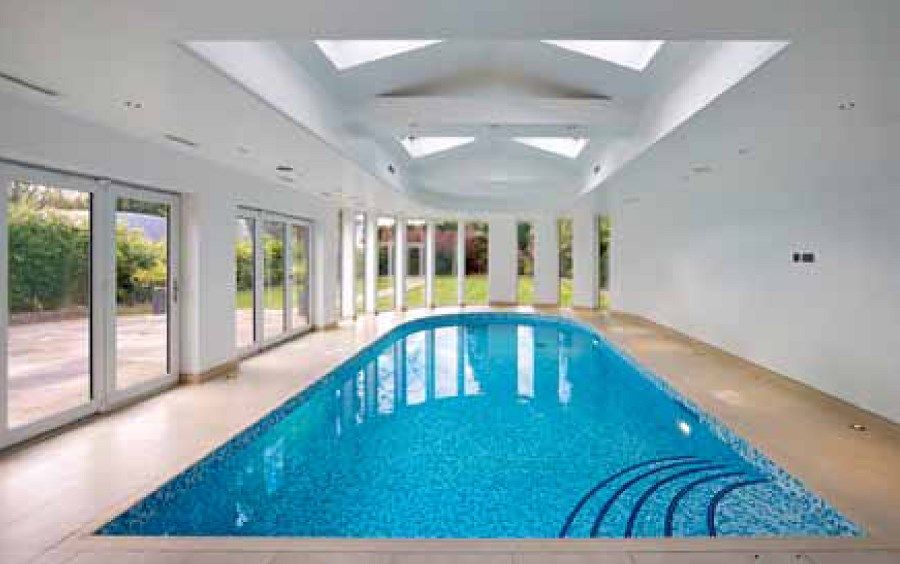

baseny

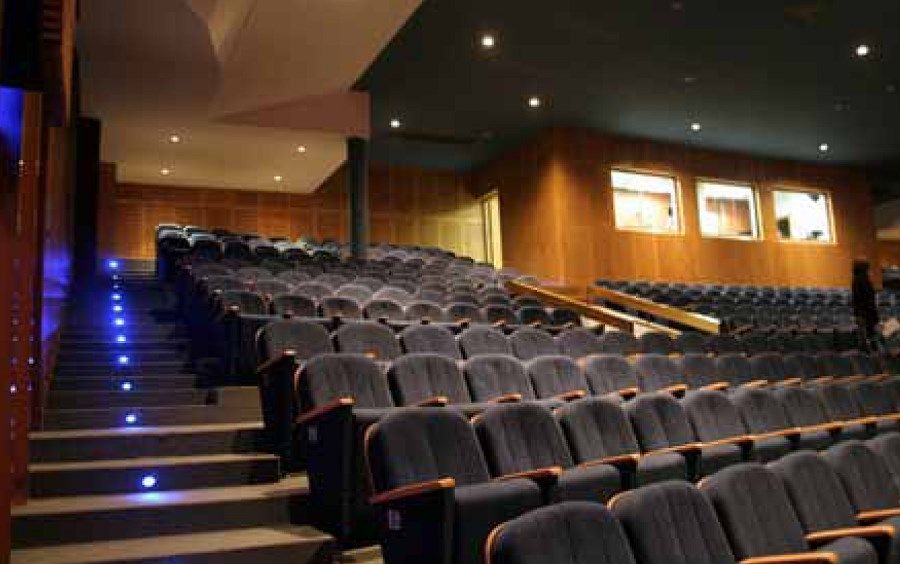

audytoria

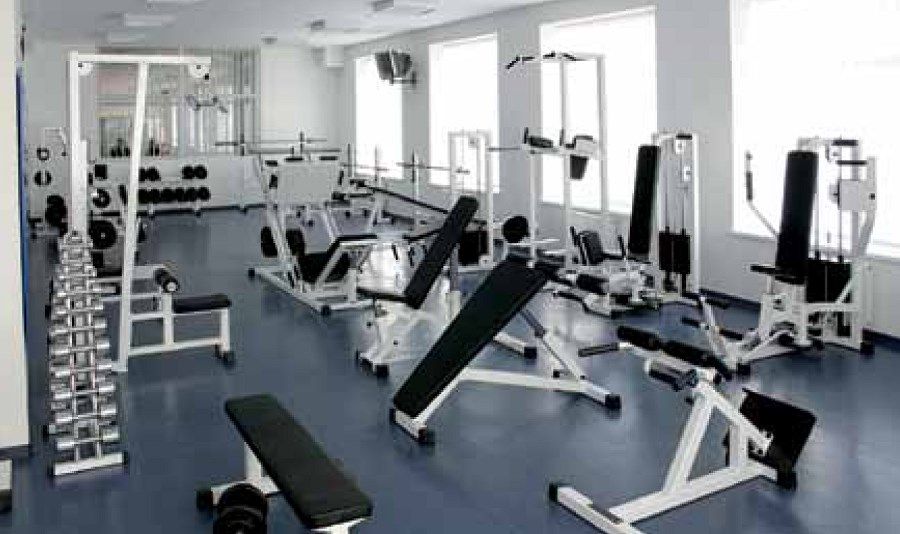

siłownie

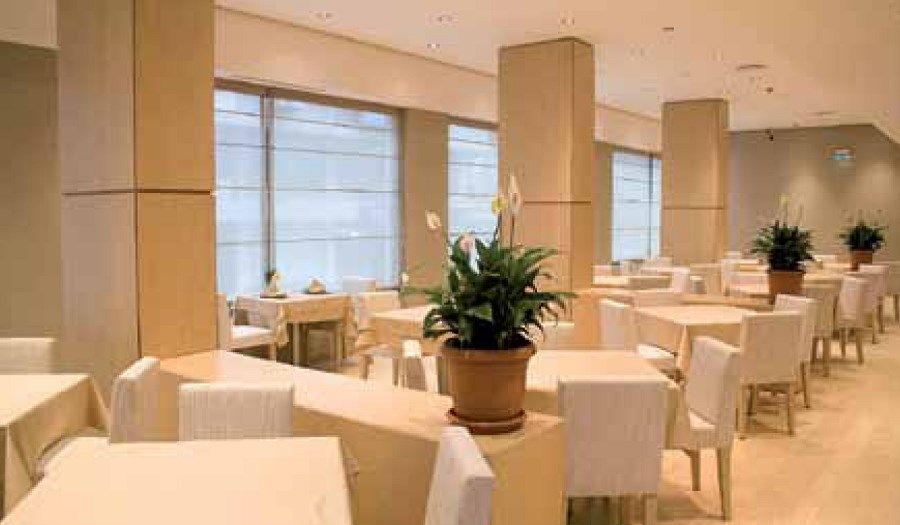

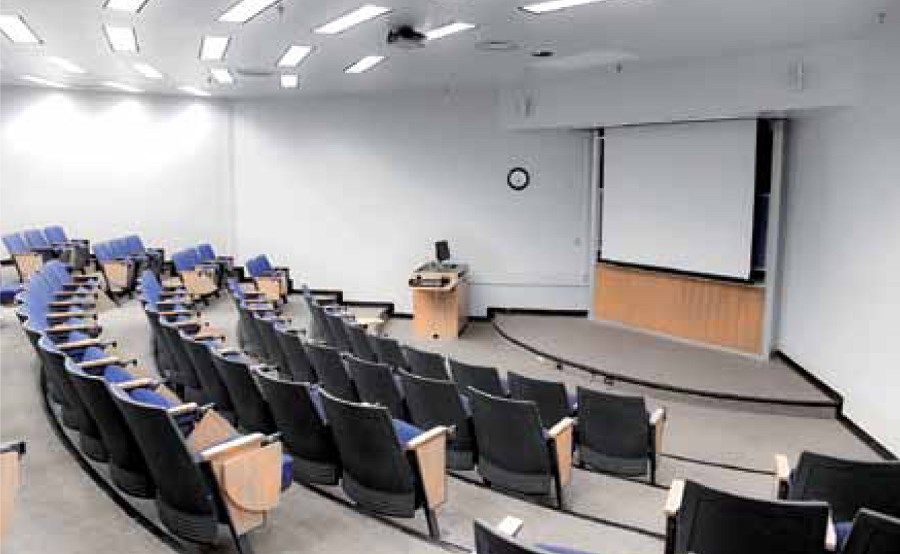

sala

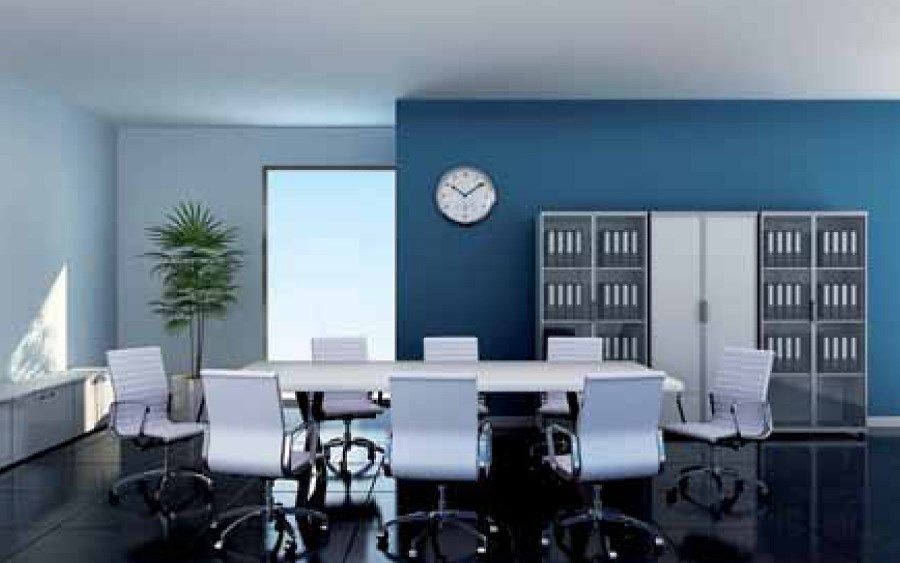

sala
sala



Zdrowy tryb życia
Zdolność do kontrolowania wilgotności przyczyniają się do poprawy samopoczucia i zdrowego trybu życia w tym środowisku.

Odporność na wilgoć
Zdolność utrzymywania higroskopijnej odporności na wilgoć. Idealne rozwiązanie w pomieszczeniach wilgotnych (baseny, spa, siłownie).

Rozwiązania certyfikowane
Diathonite Acoustix posiada certyfikat CE i LEED.(ochrona środowiska)

Tynk akustyczny Diathonite - przekrój

Produkt Diatonix jest tynkiem składajacym się ze zmieszanych włókien z korka o wielkosci 0-3 mm glinki, proszku diatomeic i wapna naturalnego NHL 3,5 do użytku przy realizacji powłok akustycznycvh absorbujacych dźwięki / teatry, sale konferencyjne, wnętrza kosciołów itp./ do wykonania izolacji akustycznych elewacji i ścianek działowych. Kompozycja tynku jest gotowa do użytku wewnatrznego jak i do użytku zewnętrznego. Ma znakomite własciwości pochłaniania dźwieków / absorbuje 76 % fali dźwiękowej/ posiada też wysoki stopień oddychalności oraz jest odporna na ogień.Tynk ten posiada też dobre charakterystyki-parametry jako izolacja termiczna oraz ma właściwości osuszające o dużej pochłanialności wilgoci. Oprócz tego można ten tynk łatwo i szybko nakładąć mechanicznie /pompa/ na różne powierzchnie min. pilastry, kolumny itp.

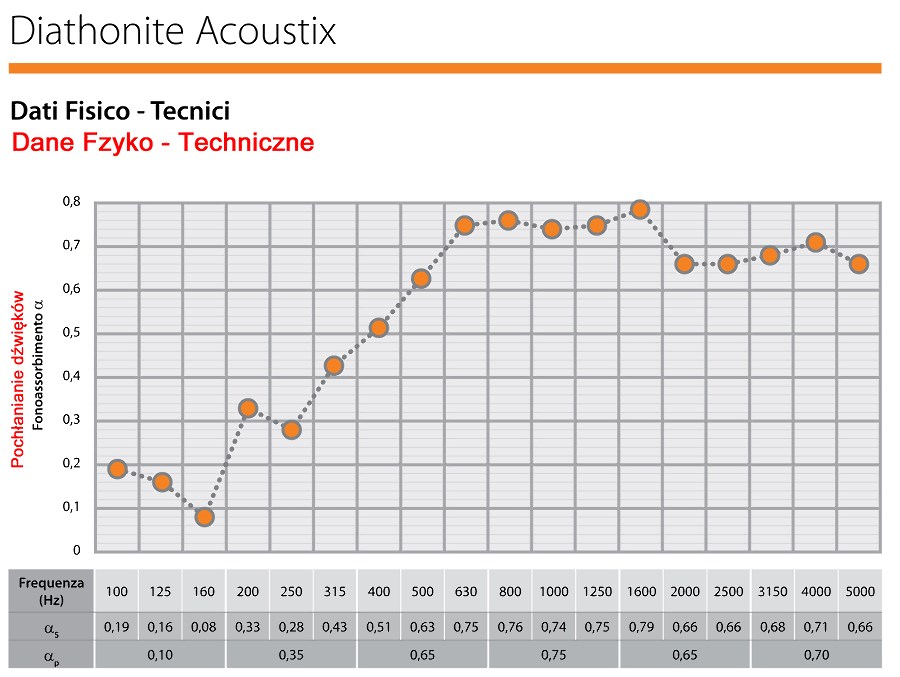

Pochłanianie dźwięków

Współczynniki pochłaniania dźwięków wynoszą pomiędzy 630 Hz a 5000 Hz wynosi 65 %. Zagadnienie eliminacji pogłosu jest w zagadnieniach akustyki sprawą podstawową. Nawet jak wyeliminuje się źródło dźwięku inne fale dźwiękowe mogą zakłócać akustykę. A to zagadnienie jest bardzo ważne szczególnie w salach typu audytorium, salach konferencyjnych, teatrach, aulach itp. Tynk akustyczny Diathonit posiada budowę komórkową z otworkami wewnętrznymi pochłaniającymi falę dźwiękową w znacznym stopniu do około 76% energi fali. Tynk ten ma też zastosowanie przy konstrukcji ekranów dźwiekochłonnych /ekranach akustycznych/ przy drogach, autostradach itd.

Tynk akustyczny pochłaniający dźwięki, oddychający i termiczny

Acoustix to tynk ze wzmocnionego włóknem korka (granulat 0-3 mm),proszku diatomatic i spoiwa hydraulicznego. Acoustix to naturalny związek, oddychający, gotowy do użycia wewnątrz i na zewnątrz pomieszczeń. Gotowy jest do wykonania izolacji akustycznej i izolacji termicznej. Diathomite Acoustix dzięki doskonałej zdolności absorbcji hałasu, eliminuje pogłos i zmniejsza odbicie fali dźwiękowej. Produkt ten posiada wysoki stopień oddychalności i tym samym zdolność osuszania. Ma bardzo dobre właściwości termoizolacyjne oraz odporność ogniową. Może być też cały czas używany w recyklingu jako kruszywo. Porowatość i obecność wapna w tynku powodują,że ma właściwości bakteriostatyczne i anty-pleśniowe.

Zalety

  • doskonałe właściwości akustyczne
  • wysoka oddychalność
  • odporność na ogień
  • izolacja przed zimnem i ciepłem
  • dobre właściwości osuszające
  • ekologiczny,przyjazny dla środowiska
  • możliwość recyklingu
  • szybkość i wygoda nakładania tego tynku
  • możliwość użycia szybkiego systemu aplikacji /pompa na sprężone powietrze/

Zastosowania

  • gotowy do użycia tynk do wnętrz i na zewnątrz
  • nadaje sie do realizacji izolacji akustycznych fasad i ścianek działowych
  • powłoki z tego tynku pochłaniają dźwięki w teatrach, salach konferencyjnych, używane są w ekranach akustycznych oraz w innych budowlach celem wyeliminowania pogłosu. Istotną sprawą jest to, że tynk ten składa się z naturalnych składników i jest przyjazny dla środowiska.

Wydajność

  • 4,7 kg/m2 (10%) na 1 cm grubości tynku

Kolor

  • szary

Opakowania

  • worki papierowe 20 kg
  • paleta : 60 worków (1200 kg)

Magazynowanie, Przechowywanie

  • przechowywać produkt w oryginalnym opakowaniu, dobrze zamknięty, odpowiednio chronione przed słońcem, wodą, przed mrozem i utrzymywane w temperaturze od + 5 C do + 30 C
  • czas przechowywania : 12 miesięcy



Wymagania dotyczace zapraw ,tynków do murów - Część 1 : Zaprawy, tynki wewnętrzne i zewnętrzne

  • Współczynnik przewodzenia ciepła λ 10,dry= 0,083 W / m K
  • Wytrzymałość na ściskanie 3,0 N/mm2 (kategoria CS II)
  • Współczynnik przepuszczalności pary wodnej : μ = 4
  • Nasiąkliwość wody : 0,35 kg/m2 h 0, 5 ( kategoria W2)
  • Przyczepność, przyleganie : 0,258 N/mm2 – FP:C
  • Zawartość chlorków : 0,118 0,003 %
  • Trwałość (wobec zamrażania/rozmrazania) : ocena na podstawie waznych danych dotyczacych miejsca przeznaczenia zaprawy

Izolacje termo-akustyczne - tynki

Informacje i zalecenia zawarte w niniejszym dokumencie podane są na podstawie naszej najlepszej wiedzy i mają charakter orientacyjny i podlegają weryfikacji po długotrwałym praktycznym zastosowaniu. Dlatego przed użyciem tego produktu, firma tynkarska musi w każdym przypadku musi wykonać wstępne badania w celu sprawdzenia przydatności tego produktu do osiągnięcia zamierzoinego efektu. W razie wątpliwosci prosimy o kontakt z naszym biurem technicznym. Niniejszy dokument uchyla i zastępuje wszelkie inne z poprzednich lat.

Cechy charakterystyczne

Wydajność4,7 (+- 10%) kg/m2
Postaćproszek
Kolorszary
Gęstość470 +- 30 l/kg
Granulacja /wielkość cząstek/0-3 mm
Dodatek wody0,5-0,6 l/kg
Mieszanka proszku z wodą10-12 l. na każdy worek 20 kg
Konsystencja mieszankido natrysku
Temperatura nakładaniaod +5 do +30 C
Czas schnięcia (T=20 C, wilg. 40%) 15 dni
Max. czas nakładania40 minut
Przechowywanie12 miesięcy w oryginalnym opakowaniu i w suchym miejscu
Opakowanieworek papierowy 20 kg
Wydajność końcowa

Jednostka miary
Przepisy
Wynik
Pochłanianie dźwięku pomiędzy 500 a 1500 (Hz) > 70%ISO 354-
Wartość współczynnika redukcji hałasu(NRC) 58%ASTM C423-
Izolacja elewacji (mur 25 cm+ Diathonite 3 cm zew.D2m nT,w =46dBISO 140-5
ISO 717-1
-
Izolacyjność akustyczna teortetyczna (ściana zewnętrzna wykonana z Diathonite 5 cm + cegła termiczna 25 cm + tynk 1,5 cm)Rw = 58,0dBUNI EN 180 140-5
ISO 717-1
-
Izolacyjność akustyczna teortetyczna (ściana zewnętrzna wykonana z Diathonite 2 cm + cegła termiczna 20 cm + tynk 2 cm)Rw = 56,0dBUNI EN 180 140-5
ISO 717-1
-
Izolacyjność akustyczna teortetyczna (ściana zewnętrzna wykonana z Diathonite 3 cm + cegła 12 cm + tynk Diathonite 3 cm) Rw = 53,0dBUNI EN 180 140-5
ISO 717-1
-
Izolacyjność akustyczna teortetyczna (ściana zewnętrzna wykonana z Diathonite 2 cm + cegła termiczna 20 cm + tynk 2 cm)Rw = 52,0dBUNI EN 180 140-5
ISO 717-1
-
Wskaźnik izolacyjności akustycznej (ścianka działowa zrobiona z Diathonite 2 cm + cegla Poroton 25 cm + Diathonite 2 cm) Rw = 51,0dBUNI EN 180 140-4
ISO 717-1
-
Odporność na ogień (Euroklasa)A1-EN ISO 1716 1182
EN 13501-1
-
Współczynnik przepuszczalności pary wodnej 4-UNI EN ISO 12572wyrób przepuszczalny
Współczynnik przewodzenia ciepła 0.083W/mKUNI EN 12667-
Wytrzymałość na ściskanie3,0N/mm2UNI EN 1015-11kat. CS II
Przyczepność do podłoża (cegła) 0,258 +-0.003N/mm2EN 1015/12Rozerwanie typ C- pęknięcie
Zawartość chlorków0,018---

PRZYGOTOWANIE PODŁOŻA, POWIERZCHNI

  • Powierzchnia musi być całowicie utwardzona, sucha i posiadać wystarczajacą wytrzymałość.
  • Powierzchnia musi być całowicie czysta, dobrze skonsolidowana bez zanieczyszczeń lub cześci oddzielających się.
  • Jeśli jest niepomalowana warstwa tynku upewnij się, czy jest solidna i wystarczająco trzymajaca się podłoża
  • Nie należy stosować tynku Diathonite Acoustix na podłoże, powierzchnie pomalowane. Należy całkowicie usunąć istniejace wykończenia.
  • Jesli tynk jest naderwany nawet tylko częściowo, należy usunąc go dłutem lub skrobakiem. Koniecznie oczyscić powierzchnię myjką ciśnieniową (na zewnątrz) lub kontynuować oczyszczanie szczotką metalową.
  • Należy sprawdzić stan muru poniżej. Trzeba koniecznie naprawić /dobrze zamocować/ cegły, kamienie i wszelkie elementy uszkodzone lub źle trzymające się.
  • W przypadku stosowania produktu na gładkich powierzchniach (betonowe filary, istniejące nie malowane tynki, drewno, metal) stosuje się specjalny podkład Aquabond (opis produktu znajduje się w danych technicznych)
  • Temperatura podłoża musi być pomiędzy + 5 a + 30.

MIESZANIE

  • Jeśli Diathonite Acoustix miesza się w mieszalniku należy dodać 10-12 litrów wody na worek mieszanki (20 kg). Mieszać przez 1-2 minuty. Nie wolno mieszać mieszanki w agregacie tynkarskim czy betoniarce dłużej niż przez 3-4 minuty.
  • W przypadku wiertarki z mieszadłem należy dodać 12-13 litrów wody na worek Diathonite Acoustix (20 kg). Mieszać aż do całkowitego wchłonięcia wody t.j. przez okres ( 2-3 minuty).
  • Otrzymana mieszanka powinna mieć konsystencję lekko spienioną.



STOSOWANIE

Aplikacja, nakładanie ręczne

  1. Nasycenie, nawilzenie powierzchni wodą. Ta operacja jest konieczna w okresie letnim i na ścianach narażonych na działanie słońca. W obecności wysokich temperatur fundamentalne zadanie to nasycenie, zwilżenie tynku także w 2/3 dni po jego nałożeniu.
  2. Nakłada się pacą pierwszą warstwę Diathonite Acoustix około 1,5-2,0 cm grubości i pozostawia do wyschnięcia (około 24 godziny).
  3. Nad nakładaną warstwą umieszcza się odpowiednie punkty wysokościowe aby osiągnąć wymaganą grubość. Punkty lub zespoły punktów muszą być wykonane z tego samego materiału.Mogą to być profile aluminiowe lublistwy drewniane jako prowadnice. W takim przypadku elementy te muszą zostać usunięte natychmiast po nałożeniu ostatniej warstwy. Luki, miejsca puste pozostawione przez prowadnice trzeba szybko wypełnić tynkiem Diathonite Acoustix.
  4. Kątowe profile mogą być ustawione razem z zespołem odniesienia, w każdym przypadku przed ostatnią warstwą.
  5. Stosuje się kolejne warstwy, aż do żądanej grubości.Każda warstwa powinna mieć maksymalną grubość 2,5 cm. Kolejne warstwy mogą być nakładane gdy warstwa spodnia jest już utwardzona (po około 24 godzinach). Należy spryskaćwodą tynk przed nałożeniem każdej następnej warstwy.Dla grubości powyżej 3 cm jest wskazane nakladanie tynku w ilości większej niż dwie warstwy.
  6. Powyżej 6,0 cm grubości tynku zalecamy stosowanie Tynk-port sieciowy (Polites typ 140).Ten element jest zatopiony w tynku do około połowy jego grubości.
  7. Wewnątrz pomieszczeń można stosowac ten tynk jako normalny tynk.

Zastosowanie pompy/nakładanie mechaniczne

Diathonite Acoustix można nakładać mechanicznie maszyną tynkarską/agregatem.
Użyj agregatu tynkarskiego typ Pft G4 wyposażonego w następujące akcesoria: mikser wysokiej prędkości, stojan / wirnik D6-3 albo D7-2,5, kołnierz mieszalnikaobrotowy, rura,wąż do transportu gotowej mieszanki 25x37 mm. Długość węża 10/20 mb, pistolet natryskowy.

  1. Nasycenie, nawilżenie powierzchni podłoża.Ta operacja jest konieczna w okresie letnim i na ścianach narażonych na działanie słońca.
  2. Załadować zawartość torby,worka z tynkiem do wnętrza zbiornika z mieszalnikiem i wyregulować przepływomierz do wartosci (500/600 l / h).
  3. Nakładać Diathonite Premiks w warstwach o grubości nieprzekraczających 1,5-2,0 cm i pozostawić do wyschnięcia. Kolejne warstwy powinny być nakładane gdy dolna warstwa jest utwardzana (po około 24 godzinach).
  4. Nawilżać każdą warstwę położonego tynku przed nałożeniem następnej. Dla grubości powyżej 3 cm jest zalecane stosowanie przynajmniej dwóch warstw.
  5. Powyżej 6,0 cm grubości zaleca się stosowania Tynku-port sieciowy (Polites typ 140). Element ten jest umieszczony w tynku w połowie jego grubość całkowitej.
  6. Przed nałożeniem ostatniej warstwy należy umieścić profile narożnikowe.
  7. wewnetrznie stosowany jako normalny tynk.

CZAS SCHNIĘCIA

  • W temperaturze 20 ° C i wilgotności względnej 40% produkt wysycha całkowicie w 15 dni.
  • Czas schnięcia zależy od środowiska i temperatury i może się znacznie różnić.
  • Zabezpiecz tynk Diathonite Acoustix w fazie dojrzewania, schnięcia przed mrozem, bezpośrednim nasłonecznieniem i wiatrem.
  • W sytuacjach wysokich temperatur, bezpośredniego światła słonecznego lub silnej wentylacji jest konieczne zwilżanie warstwy tynku nawet 2/3 razy dziennie przez 2/3 dni po nałozeniu.
  • W temperaturze powyżej 28 ° C należy zwilżać tynk co 2 godziny, aby zapobiec pękaniu.
  • Jeśli stosuje się tynk do wewnątrz, wietrzyć jak najwięcej otoczenie w czasie aplikacji i schnięcia produktu.

Do wykończenia powierzchni tynku na zewnątrz może być stosowane wygładzanie Argacem HP lub warstwa kolorowa Plasterpaint Colorato, Argacem Colorato lub Acrilid Protect Coating. Wewnątrz używa się wygładzenia Argacemneutralny i wykończenia C.W.C. typu zatrzymaj skraplanie lub Farby klejowe.

WSKAZÓWKI

  • Nie stosować w temperaturze poniżej +5 °C i powyżej 30 ° C.
  • Latem stosować produkt w godzinach najchłodniejszych oraz w miejscach osłoniętych od słońca.
  • Nie stosować w czasie padającego na nakładany tynk deszczu, w czasie mrozu, w czasie panującej gęstej mgły oraz w warunkach wysokiej wilgotności względnej ponad 70%.
  • Zastosowanie plastrów lub otuliny może zmniejszyć właściwości dźwiękochłonne tynku. Zależne jest to bezpośrednio od grubości , która limituje zdolność pochłaniania dźwięków w stosowanych powłokach.
  • W przypadku zastosowań zewnętrznych tynk nakładamy na zabezpieczone stare powłoki malarskie lub należy zastosować doddatkowe powłoki wodoszczelne.
  • Jeśli stosujemy tynk wewnątrz pomieszczeńzwłaszcza na ścianach o małej grubości konieczne jest aby powierzchnia zewnętrzna nie wchłaniała wody.

Jeśli potrzeba stosuje się firmową warstwę wykończeniową Diasen (Plasterpaint Colorato lub Acrilid Protect Coating) lub można zastosować siloksanowa, przejrzystą,oddychającą i wodoodporną warstwę typ BKK produkt firmy Diasen s.r.l

CZYSZCZENIE

Używany sprzęt może być myty wodą jednak przed utwardzeniem się produktu.

BEZPIECZEŃSTWO

Przed użyciem mieszanki należy koniecznie zapoznać się z informacjami z Karty charakterystyki preparatu na jej temat. Podczas przygotowania mieszanki tynku i wykonywania prac tynkarskich należy zawsze używaćrękawic ochronnych i maski przeciwpyłowej.
